n 主板概述及特点

u 概述

▼ZC-3566采用瑞芯微RK3566高性能、低功耗的四核应用处理器,搭载Android 11.0系统，主频高达1.8GHz。嵌入式3D GPU使RK3566与OpenGL ES 1.1/2.0/3.2、OpenCL 2.0和Vulkan 1.1完全兼容。集成了LVDS、MIPI、百兆以太网、wifi、蓝牙，5W*2功放、TF卡扩展、红外遥控、串口/IO扩展、HDMI输出、MIC、背光供电等功能，大大简化了整机设计。支持绝大部分当前流行的视频及图片格式解码，可以驱动各种TFT LCD显示屏，大大简化整机系统设计，稳定性更强，广泛应用到AI服务器、人脸支付设备、安防、医疗、交通、金融、工控、智慧教育、智能零售等等AI智能领域。



u 特点

▼高集成度：集成USB/LVDS/EDP/HDMI/以太网/WIFI /蓝牙于一体，简化整机设计，可插入TF卡。

▼高稳定性：在硬件、软件上，增加本司潜心开发的技术来保证产品的稳定性，可以使最终产品达到7*24小时无人值守。

▼丰富的扩展接口：4个USB接口（2个插针,1个标准USB3.0,1个标准USB2.0),6个可扩展串口，GPIO/ADC接口，可以满足市场上各种外设的要求.

▼高清晰度：最大支持3840×2160的解码和各种LVDS/EDP接口的LCD显示屏.

▼功能齐全：支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。

▼管理方便：人性化的播放列表后台管理软件，便于广告播放管理和控制。播放日志，方便了解播放情况。



n 外观及接口示意图

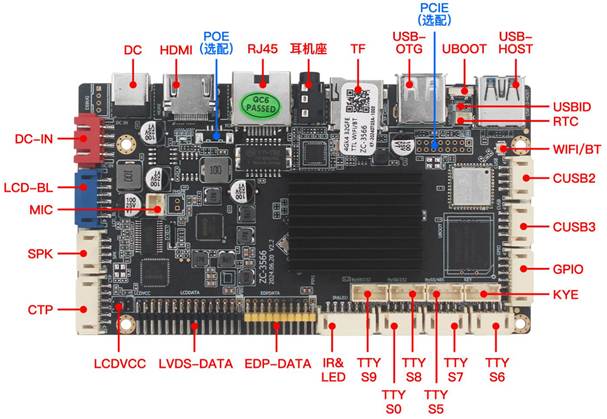

u PCBA正面效果图

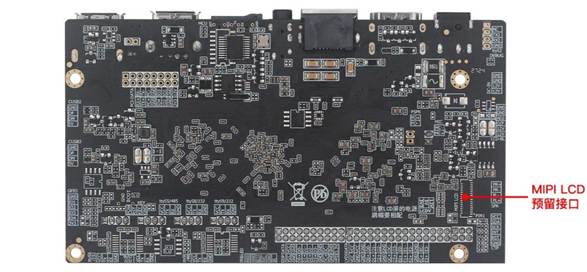

u PCBA反面效果图

照片声明：以上图片为选取我司某一批次（某一功能组合）板子进行拍摄，由于产品在不断更新与维护中，可能实际出货的板子与照片不尽一致，以客户拿到的样板为准。

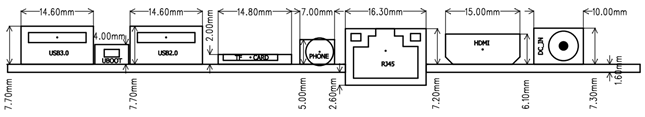

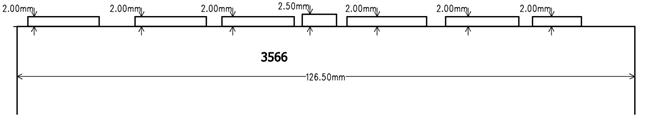

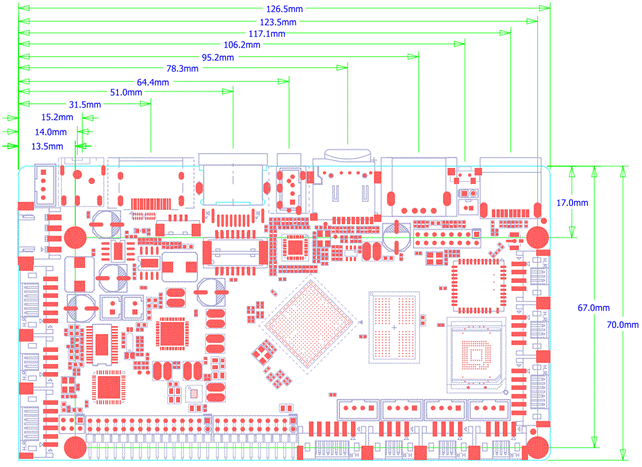

u  PCBA尺寸图



PCBA尺寸：126.5mm*70mm/±0.5mm；板厚1.6mm±10%

螺丝孔规格：∮3.0mm x 4 /±10%

注意：DC头插孔为偏心圆，注意尺寸位置

n 主板参数

u

9

硬件参数

主要硬件参数
CPU	四核64位Cortex-A55,主频最高1.8Ghz
GPU	ARM G52 2EE  支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.0，Vulkan 1.1
内存	2G/ 4G/8G(可选）
内置存储器	EMMC 16G / 32G /64G/128G(可选）
显示	支持EDP/HDMI2.0/MIPI/LVDS（默认只支持单屏输出显示）
系统	Android 11
播放模式	支持循环、定时、插播等多种播放模式
多媒体	支持4K 60fps H.265/H.264/VP9  1080P 100fps H.265/H.264视频解码
USB接口	USB 3.0/USB2.0各1个、2个内置USB插座
串口	6个TTL串口插座(可改RS232或485)
MIPI输出	1个内置31PIN FPC座，最高支持2560*1600@60fps输出（与LVDS二选一输出）
LVDS输出	1个单/双路，可直接驱动50/60Hz多种分辨率液晶屏
EDP输出	最高支持2560*1600 @ 60fps输出
HDMI输出	1个,支持1080P@120Hz，4kx2k@30Hz输出
CTP接口	1路I2C触摸屏接口
音视频输出	支持左右声道输出,内置双8R/5W功放
RTC实时时钟	支持
定时开关机	支持
系统升级	支持SD卡/电脑更新
网络支持	100M自适应以太网、支持WiFi/蓝牙4.0、4G外设扩展
尺寸	126.5mm*70mm/±0.5mm，板厚1.6mm±10%
工作环境	温度：0度-80度，推荐5°C~35°C，湿度：10％～90％，无凝露



u 材料要求

电子器件材料
PCB板材	FR4 6层板 沉金阻抗板 TG150 哑光黑色无铅，无卤环保
电子物料	无铅环保物料（原装正品，符合ROSH要求）
生产工艺	无铅，环保生产工艺（符合ISO9001生产质量管理体系要求）



u 电气参数（裸板）（待大批量测试确定参数）

参数	最小值	标准值	最大值	单位
工作电压	9	12V	14	V
工作电流				mA
关断电流				mA
主板功率				W
喇叭输出功率 (8R喇叭)				W
RTC工作电流				uA
USB输出电流( 5V )        *1				mA
UART输出电流( 3.3V ）   *2				mA
工作环境温度	0	常温	80	℃
储存环境温度	-10	常温	80	℃

注意：1：*1*2为主板的各相同电压输出功率之和，具体到各接口座上的输出功率以接口说明为准。

2：综合整体工况情况，整机在极限值之外的环境中工作，整机的工作性能不能予以完全质量保障。

3：工作电流取值为当前最新固件，因后续更新固件会导致工作电流大小有略微差异，属于正常范围，具体以产品出 货前的固件为准。



u 内置接口参数

▼DC-IN（电源卧式插座2.54MM）

1：使用内置电源输入时，接此插座

2：电源电压为12V输入，使用范围可接受在9V-14V之间，不要使用超过此范围的电源适配器

3：主板输入电源请务必接入电源输入接口或插座，并根据总外设评估整板电流是否符合要求以选择合适的电源适配器

4：2.54插座单PIN额定电流2.5A，2 PIN座子最大5A，请不要超过此电流。



▼LCD-BL（LVDS屏背光卧式插座2.00MM）

1：注意脚位顺序，不可接反。

2：对于不需要使用ADJ功能的机型，可将ADJ直接悬空不接或者接到ON/OFF上，这样可以避免屏暗的问题，对ADJ是接高还是低，需查看屏规格书确定

3：EDP背光控制接口定义同上

▼LCDVCC（LVDS-LOGIC电源输入跳选立式插针2.00MM）

1：在连接LCD屏后，一定要注意显示屏所需要的逻辑电压是多少，将跳帽跳到相应的电压选择PIN脚上面，否则容易出现烧掉显示屏电路的情况。（关于显示屏电压请查询相应的屏规格书）很重要

▼USBID（功能跳选立式插针2.00MM）

1：此跳帽连接后，外置USB口（TF卡槽边）即为USB-HOST功能，不连接即为USB-DRV功能

2：如在用J12接口进行DEBUG调试时，请将此跳帽去掉。如在接鼠标等设备时，此跳帽必须连接上，默认连接。

3：默认不贴



▼UBOOT

1：此按键按住后再开机，设备将进入固件UBOOT烧录模式。

▼WIFI/BT天线座

1：注意WIFI天线座子使用为IPEX-2代座子，请外置天线棒匹配为2代母座。

2：关于天线座与PCB的连接固定焊盘小，拆卸时要注意轻扣取出，避免直接扯出而导致天线座与PCB分离无法修护。

▼MIC（麦克风立式插座2.00MM）

1：麦克风接口与耳机接口的MIC+为同一路，只能二选一使用

▼耳机座（四节3.5MM接口）

1：耳机接口的MIC+与麦克风2PIN座接口为同一路，只能二选一使用

▼RTC（电池立式插座1.25MM)

1：外接带延长线的RTC专用2032钮扣电池。



▼SPK（喇叭卧式插座2.00MM)

1：此为双喇叭连接，在使用单喇叭的时候是PIN1与PIN2一组，PIN3与PIN4一组，不能搞错。

2：喇叭的使用，需要先连接好喇叭后再开机，不允许带电拔插使用。默认使用8欧喇叭。

3：喇叭接口功率输出特性（限定条件：TA＝25℃，DC=12.0V）

4：功放芯片默认2*8欧/5W，注意使用的喇叭匹配区间，建议喇叭额定功率能够达到在3W以上。芯片最大可支持2*8欧/10W（需更改硬件参数）

▼KEY（外接立式插座2.00MM）

1：按键的配置可作调整，具体以实际沟通需求为准，具体使用方式请参见“卓策板卡物理按键制作说明

▼CTP（触摸屏卧式插座2.00MM）

1：默认为CTP接口，当要改为GPIO口，需软件重新配置。



▼IR&LED（遥控指示灯卧式插座2.00MM）

1：指示灯默认使用共阴极LED灯，如使用的为共阳极灯时，可在制作外接延长线时，将LED灯的共同脚接到第3PIN上面作为电源输入，注意，此接法后，灯的状态会变，需要软件配置更新。

2：遥控支持硬开关机功能，遥控开机键需要软件配置，或者遥控码值学习匹配后才能使用。

3：关于遥控器需要重新配置才能确保按键可用，如使用不是我司认证的遥控器时，需要与业务沟通确认

▼GPIO（卧式插座2.00MM）

1：端口默认为GPIO口。当作为CTP口使用时，需软件另行进行配置。

2：I/O口电压为3.3V，注意电平的匹配。

▼POE（卧式插座1.25MM）

1：POE电源输出，接外置POE电源板（此座子默认不贴）



▼TTYS6（UART/RS232卧式插座2.00MM）

1：默认为1个TTL形式的输出，可添加芯片改为RS232，端口号为ttyS6。

2：3V3输出电压为3.3V；输出电流为500MA

3：当要使用为GPIO口时，需软件另行配置

4：I/O口电压为3.3V，注意电平的匹配。

▼TTYS7（UART/RS232卧式插座2.00MM）

1：默认为1个TTL形式的输出，可添加芯片改为RS232，端口号为ttyS7。

2：3V3输出电压为3.3V；输出电流为500MA

3：当要使用为GPIO口时，需软件另行配置

4：I/O口电压为3.3V，注意电平的匹配。

▼TTYS8（UART/RS232立式插座2.00MM）

1：默认为1个TTL形式的输出，可添加芯片改为RS232，端口号为ttyS8。

2：3 V 3输出电压为3.3V；输出电流为500MA

3：当要使用为GPIO口时，需软件另行配置

4：I/O口电压为3.3V，注意电平的匹配。



▼TTYS9（UART/RS232立式插座2.00MM）

1：默认为1个TTL形式的输出，可添加芯片改为RS232，端口号为ttyS9。

2：3V3输出电压为3.3V；输出电流为500MA

3：当要使用为GPIO口时，需软件另行配置

4：I/O口电压为3.3V，注意电平的匹配。

▼TTYS0（UART/RS485卧式插座2.00MM）

1：默认为1个TTL形式的输出，可添加芯片改为RS485，端口号为ttyS0。

2：3V3输出电压为3.3V；输出电流为500MA

3：当要使用为GPIO口时，需软件另行配置

4：I/O口电压为3.3V，注意电平的匹配。

▼TTYS5（UART/RS485立式插座2.00MM）

1：默认为1个TTL形式的输出，可添加芯片改为RS485，端口号为ttyS5。

2：3V3输出电压为3.3V；输出电流为500MA

3：当要使用为GPIO口时，需软件另行配置

4：I/O口电压为3.3V，注意电平的匹配。



▼CUSB2（卧式插座2.00MM）

1：此USB为主控直接出来的USB口

▼CUSB3（卧式插座2.00MM）

1：此USB为主控直接出来的USB口



▼EDP-DATA（双排EDP屏卧式插座2.00MM）

序号	定义	属性	描述
1	EDP-VCC_IN	电源输入	液晶电源，+3.3V /+5V/ +12V可选，通过“J55选择	红色方框标记为第一脚
2
3	GND	电源地线	电源地线
4
5	EDP-TX0-	输出	Display Port Lane 0 negative output
6	EDP-TX0+	输出	Display Port Lane 0 positive output
7	EDP-TX1-	输出	Display Port Lane 1 negative output
8	EDP-TX1+	输出	Display Port Lane 1 positive output
9	EDP-TX2-	输出	Display Port Lane 2 negative output
10	EDP-TX2+	输出	Display Port Lane 2 positive output
11	EDP-TX3-	输出	Display Port Lane 3 negative output
12	EDP-TX3+	输出	Display Port Lane 3 positive output
13	GND	地线	地线
14	GND	地线	地线
15	EDP-AUX-	输出	Port AUX- chanenl negative singal
16	EDP-AUX+	输出	Port AUX+ chanenl positive singal
17	GND	地线	地线
18	GND	地线	地线
19	+3.3V	输出	电压输出
20	EDP-HPD	输出	屏热插拔检测信号

1：主板上有1脚起始位，请注意



▼LVDS-DATA（双排LVDS屏卧式插座2.00MM）

序号	定义	属性	描述
1	LCDVCC-IN	电源输出	液晶电源，+3.3V /+5V/ +12V可选，通过“J55选择	红色方框标记为第一脚
2
3
4	GND	电源地线	电源地线
5
6
7	RXO0-	输出	Pixel0 Negative Data (Odd)
8	RXO0+	输出	Pixel0 Positive Data (Odd)
9	RXO1-	输出	Pixel1 Negative Data (Odd)
10	RXO1+	输出	Pixel1 Positive Data (Odd)
11	RXO2-	输出	Pixel2 Negative Data (Odd)
12	RXO2+	输出	Pixel2 Positive Data (Odd)
13	GND	地线	地线
14	GND	地线	地线
15	RXOC-	输出	Negative Sampling Clock (Odd)
16	RXOC+	输出	Positive Sampling Clock (Odd)
17	RXO3-	输出	Pixel3 Negative Data (Odd)
18	RXO3+	输出	Pixel3 Positive Data (Odd)
19	RXE0-	输出	Pixel0 Negative Data (Even)
20	RXE0+	输出	Pixel0 Positive Data (Even)
21	RXE1-	输出	Pixel1 Negative Data (Even)
22	RXE1+	输出	Pixel1 Positive Data (Even)
23	RXE2-	输出	Pixel2 Negative Data (Even)
24	RXE2+	输出	Pixel2 Positive Data (Even)
25	GND	地线	地线
26	GND	地线	地线
27	RXEC-	输出	Negative Sampling Clock (Even)
28	RXEC+	输出	Positive Sampling Clock (Even)
29	RXE3-	输出	Pixel3 Negative Data (Even)
30	RXE3+	输出	Pixel3 Positive Data (Even)

1：主板上有1脚起始位，请注意



▼MIPI LCD屏（31PIN翻盖式）

序号	定义	属性	描述
1	LEDA+	背光正	背光电源正极
2		背光正	背光电源正极
3		背光正	背光电源正极
4	NC
5	LEDK+	背光负	负反馈恒流驱动
6		背光负	负反馈恒流驱动
7		背光负	负反馈恒流驱动
8		背光负	负反馈恒流驱动
9	GND	地	地
10	GND	地	地
11	TDP2	数据通道2正	数据位
12	TDN2	数据通道2负	数据位
13	GND	地	地
14	TDP1	数据通道1正	数据位
15	TDN1	数据通道1负	数据位
16	GND	地	地
17	TCP	时钟正	时钟位
18	TCN	时钟负	时钟位
19	GND	地	地
20	TDP0	数据通道0正	数据位
21	TDN0	数据通道0负	数据位
22	GND	地	地
23	TDP3	数据通道3正	数据位
24	TDN3	数据通道3负	数据位
25	GND	地	地
26	VDDIO	VDDIO-1.8V	1.8V供电
27	RESET	复位	屏复位，低有效
28	GND	地	地
29	VDDIO	VDDIO-1.8V	1.8V供电
30	VDD	3.3V	3.3V供电
31	VDD	3.3V	3.3V供电

1：此座默认不贴

2：主板上有1脚起始位，请注意





注意一：4个USB口上总电流请不要超过  1.0A。

二：3.3V总电流请不要超过1A

三：主板底部INT与GND短路，为遥控器学习功能，如有需求，可找我司业务拿DXF结构图。

n 注意事项

1.     在组装过程中请注意不要带电操作连接接线等

2.     在接触PCBA主板时必须配带静电手环（套）等静电防护工具

3.     外接设备在接入主板时，必须严格核对PIN定义，不能出现接错，接反等现象

4.     在安装固定过程中，严禁因各种原因而导致板卡变形等问题的发生

5.     在安装过程中，严禁将多个板卡叠加在一起，或与其它外设之间发生短路情况

6.     在安装过程中，不要将敏感信号线与与电源线绑扎在一起，如WIFI天线/数据线等

7.     在安装LCD屏时，一定注意屏电压的选择，及电流的大小，注意第一脚的位置

8.     在安装LCD屏时，一定注意背光电压，电流是否在电源适配器的功率范围内

9.     在连接外设设备时，注意外设数据的电平匹配，电流的大小是否符合要求问题

10.  串口安装时，注意连接是什么类型的串口设备，TX,RX的引脚是否接反

11.  整体功率的考虑，整个设备连接后，整体功率是多少，电源功率供给是否足够
